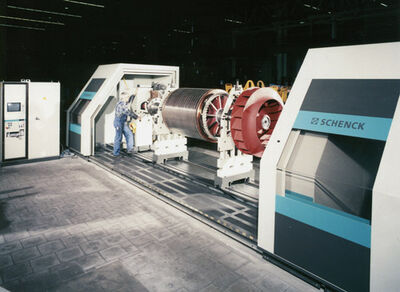

Equilibradoras horizontales HM 6 - HM 80 - Schenck España

  • Aplicación universal mediante diseño modular
  • Manejo seguro mediante el concepto de diseño ergonómico
  • Amplio paquete de seguridad para todas la clases de protección
  • Fácil reajuste a diferentes rotores

Peculiaridades

  • Con el diseño de máquina apropiado y un dispositivo de protección adecuado, las máquinas pueden ser usadas también para el equilibrado de alta velocidad
  • Control de la potencia de apoyo para una desconexión automática en caso de sobrecarga
  • Medición de concentricidad sin contacto para rodillos
  • Visualización gráfica de la curva de aceleración con medición de 1f y 2f (CAB 920)
  • Amplia gama de módulos adicionales, p. ej., para la corrección de masas
Diseño

Ámbito de aplicación

Las equilibradoras universales de la serie HM6-HM80 están concebidas para un equilibrado preciso de rotores rígidos y elásticos.

Algunas aplicaciones típicas son:
  • Sopladores y ventiladores para todos los sectores industriales
  • Rodillos de alta y baja velocidad para la industria papelera y  de láminas
  • Armazones de cortocircuito eléctrico y generadores para la industria eléctrica
  • Separadores/máquinas centrifugadoras para el tratamiento de aguas

Diseño

Debido a su estructura modular, estas máquinas pueden adaptarse fácilmente a la tarea correspondiente. La longitud de las bancadas de la máquina depende de la longitud del rotor. La altura requerida de los soportes de apoyo queda determinada por el diámetro del rotor. Si el rotor es montado sobre sus propios cojinetes de pivotes, estos serán soportados por alojamientos de rodillos. En función de los requisitos impuestos por el rotor, pueden utilizarse también cojinetes de deslizamiento.

El accionamiento de los rotores con elevados momentos de torsión se produce mediante engranajes de cambio y árboles articulados. En el caso de rotores ligeros con superficie plana puede seleccionarse también un sistema de accionamiento por correa.
Datos técnicos
Sinopsis de datos técnicos    HM 6  HM 60  HM 7  HM 70  HM 8  HM 80
Dispositivo de medición    CAB 700  CAB 700  CAB 700  CAB 700  CAB 700  CAB 700
Alojamientos de rodillos    •  •  •  •  •  •
Árbol articulado de junta universal    •  •  •  •  •  •
Transmisión superior por correa BU    • 5)  • 5)  • 5)  • 5)  • 5)  • 5)
Dispositivo de protección según ISO 7475 5)    •  •  •  •  •  •
Rotor
Peso, máx.  [kg]  12 500  20 000  32 000  50 000  125 000  250 000
Diámetro  [mm]  2100  2100  2800  2800  3600  3600
Distancia al cojinete, máx. 2)  [mm]  3150  4650  5050  5050  5800  5800
Diámetro cojinete de pivotes 2)  [mm]  40 - 320  50 - 400  60 - 500  70 - 600  -  -
Máquina
Anchura A 1)  [mm]  4650  5100  6600  6600  7800  7800
Profundidad B 1)  [mm]  4050  4050  4050  4050  4500  4500
Altura C 1)  [mm]  2000  2000  2000  2000  2000  2000
Número de revoluciones de equilibrado, min.  [min -1]  120  120  120  120  120  120
MARU 4)  [gmm]  30  40  64  80  160  240
Presión del aire  [kPa]  600  600  600  600  600  600
Suministro de energía 3)  [V]  400 3)  400 3)  400 3)  400 3)  400 3)  400 3)
Fuerza motriz  [kW]  22  37  55  75  90  110

Máquina básica  Nº pedido  R0061100.01  R0061200.01  R0061300.01  R0061400.01  R0061500.01  R0061600.01
Opciones
Dispositivo de medición CAB 920  Nº pedido  R0061101.01  R0061201.01  R0061301.01  R0061401.01  R0061501.01  R0061601.01
Opciones de software  Nº pedido  B.p.  B.p.  B.p.  B.p.  B.p.  B.p.
Transmisión superior por correa  Nº pedido  R0060203.01  R0060203.01  R0060203.01  R0060203.01  -  -
Transmisión tangencial por correa BT  Nº pedido  -  -  -  -  -  -
Diversos alojamientos de rodillos  Nº pedido  B.p.  B.p.  B.p.  B.p.  B.p.  B.p.
Impresora de informes  Nº pedido  R0061105.01  R0061205.01  R0061305.01  R0061405.01  R0061505.01  R0061605.01
Sistema de corrección de masa  Nº pedido  B.p.  B.p.  B.p.  B.p.  B.p.  B.p.

1) Datos no vinculantes, en función del equipo respectivo
2) Más datos bajo petición
3) Configuración principal: 3 / PE AC 500Hz 400 V +6 / -10%
4) Desequilibrio residual mínimo alcanzable por plano de equilibrado
5) De forma alternativa o adicional
B.p. Bajo petición
