Equilibradoras horizontales HM 20 - HM 30 - Schenck España

  • Aplicación universal
  • Alta precisión de equilibrado
  • Expansible de forma óptima mediante construcción modular y diferentes accesorios
  • Tiempos cortos de reajuste mediante el principio de dinamometría
  • Dispositivo de medición CAB 700 o CAB 920 con guiado del operario ergonómico
  • Extenso paquete de seguridad para todas las clases de protección

Peculiaridades

  • Fácil de manejar, ya que no son necesarios procesos de calibración mediante el principio de medición de dinamometría
  • Posibilidad de equilibrado en dos planos o por separado según el desequilibrio estático/de momentos
  • Colocación de los rotores sobre el árbol original o uno intermedio, opcionalmente con apoyo de cilindros montado
  • Visualización de la orientación angular en caso de accionamiento por correa
  • Ciclo de medición automático seleccionable con valores ajustables de forma continua para tiempos de aceleración, medición y frenado
  • Expansible mediante numerosos módulos adicionales, p. ej., para la corrección de masas
Diseño

Ámbito de aplicación

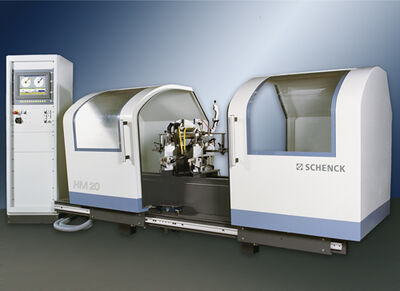

Las equilibradoras universales de la serie HM permiten un equilibrado preciso de un gran espectro de rotores. Son apropiadas para rotores cilíndricos con pivotes de árboles propios y rotores en forma de disco con árbol intermedio.

La calibración permanente, el diseño ergonómico y la secuencia de operaciones lógica facilitan el manejo.

El diseño modular y la amplia variedad de accesorios la hacen extremadamente flexible.

Las equilibradoras universales de Schenck de la serie HM son una inversión rentable, tanto para rotores individuales como también para pequeñas series.

Secuencia de operaciones

  • Carga manual de la pieza de trabajo en los soportes de apoyo, cierre de los contraapoyos y conexión del accionamiento (por cinta o árbol articulado)
  • Cierre del dispositivo de protección e inicio de la secuencia de medición de forma automática:
  • Acelaración, determinación y visualización del desequilibrio en el dispositivo de medición, frenado. La visualización de los valores de medición permanece también después de haber finalizado la medición
  • Apertura del dispositivo de protección, corrección manual del desequilibrio (en caso necesario)
  • Control del resultado de corrección (el dispositivo de medición muestra el alcance de la tolerancia) y descarga de la máquina
Datos técnicos
Sinopsis de datos técnicos    HM 20  HM 3  HM 30
Dispositivo de medición    CAB 700  CAB 700  CAB 700
Alojamientos de rodillos    •  •  •
Transmisión superior por correa BU    •  •  •
Accionamiento por cardán 2)      •  •
Dispositivo de protección según ISO 7475 5)    •  •  •
Rotor
Peso, máx.  [kg]  100  300  700
Diámetro, máx.  [mm]  1260  1260  1260
Distancia al cojinete, máx. 2)  [mm]  1330  1330  1330
Diámetro cojinete de pivotes 2)  [mm]  9 - 140  9 - 140  10 - 160
Máquina
Anchura A 1)  [mm]  2250  2250  2250
Profundidad B 1)  [mm]  1650  2250  2250
Altura C 1)  [mm]  2000  2000  2000
Número de revoluciones de equilibrado, mín.  [min -1]  120  120  120
MARU 4)  [gmm]  1,6  2,0  3,0
Presión del aire  [kPa]  600  600
Suministro de energía 3)  [V]  400 3)  400 3)  400 3)
Fuerza motriz  [kW]  1,1  2,2  2,2

Máquina básica  Nº pedido  R0060400.02  R0060500.02  R0060600.02
Opciones
Dispositivo de medición CAB 920  Nº pedido  R0060401.01  R0060501.01  R0060601.01
Opciones de software    B.p.  B.p.  B.p.
Cojinetes de rodillos angulares    •  •  •
Transmisión superior por correa BK    •  •  •
Diversos alojamientos de rodillos    B.p.  B.p.  B.p.
Impresora de informes  Nº pedido  R0060405.01  R0060505.01  R0060605.01
Sistema de corrección de masa  Nº pedido  B.p.  B.p.  B.p.

1) Datos no vinculantes, en función del equipo respectivo
2) Más datos bajo petición
3) Configuración principal: 3 / PE AC 500Hz 400 V +6 / -10%
4) Desequilibrio residual mínimo alcanzable por plano de equilibrado
5) Hasta HM 10 con tipo de protección C, en todos los demás caso tipo de protección B
B.p. Bajo petición
