Máquina de control para cigüeñales 300 MBRK, 310 MBRK - Schenck España

  • Control de calidad preciso de cigüeñales mediante unidad de equilibrado de alta calidad
  • Carga y descarga manual

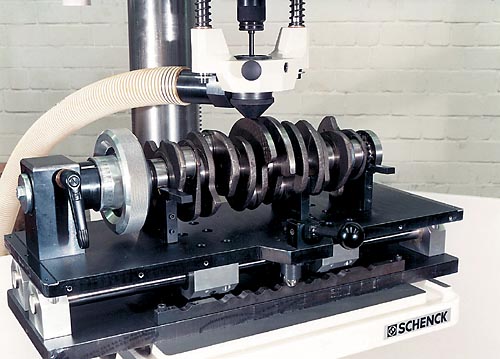

  • Expandible con unidad de corrección (ver 300 / 510 EBTK)

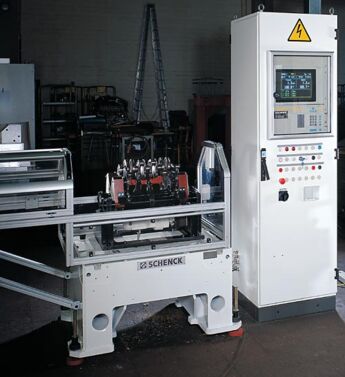

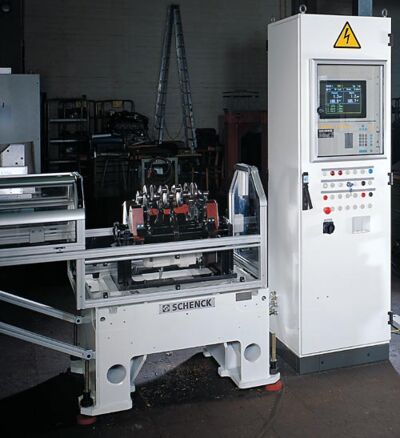

Diseño

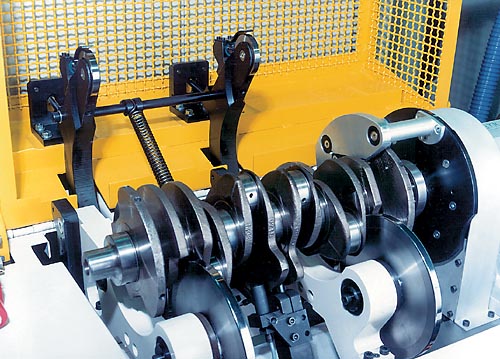

Máquina con eje del rotor horizontal y dispositivo de equilibrado similar al tipo usado en las equilibradoras de transferencia. Avance de rodillo sin acoplamiento o accionamiento por husillo con adaptador de gancho. Base de máquina soldada con cabina de control integrada. Revestimiento de seguridad y tapa de protección como parte del suministro estándar.

Equipo de medición controlado por microprocesador para la medición del desequilibrio o cálculo de la corrección. Paquetes de software disponibles para componentes o corrección optimizada. Otras características: guiado para el operador, programas de diagnóstico, visualización de fallos, programa de estadísticas y conexión de impresora. Visualización en alemán o inglés; otros idiomas bajo petición.
Diseño

Ámbito de aplicación

Máquina de medición del desequilibrio para cigüeñales maquinados. Medición del desequilibrio en dos planos, relativo a los contrapesos externos.
Conversión de los valores de desequilibrio a otros planos de forma automática o controlada manualmente. Puede usarse para la inspección o en la producción para el control de calidad de equilibradoras. El transporte de las piezas de trabajo puede efectuarse de forma manual o mediante un dispositivo de elevación correspondiente.

Secuencia de operaciones

  • Carga del cigüeñal en la máquina, de forma manual o mediante un dispositivo de elevación
  • Cierre de la tapa de protección. Medición automática y visualización de los valores de desequilibrio. En caso necesario, se visualizan los valores de corrección
  • Apertura de la cubierta protectora y descarga del cigüeñal
  • Si se pone a disposición una unidad de corrección, puede efectuarse la corrección según la visualización del dispositivo de medición
Datos técnicos
Sinopsis de datos técnicos    300 MBRK  310 MBRK
Dispositivo de medición    CAB 950  CAB 950
Ejes del cigüeñal del vehículo de pasajeros    •  •
Ejes del cigüeñal del vehículo comercial    •  •

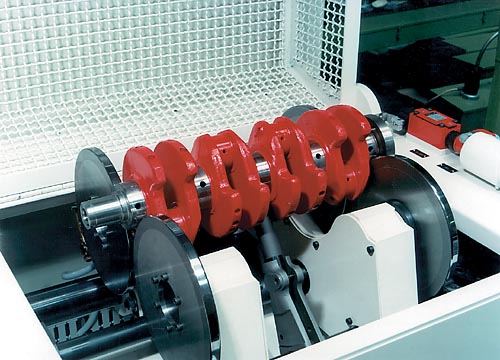

Ejes del cigüeñal asimétricos
... medición con pesos cursores    •
... medición sin pesos cursores      •
Unidad de equilibrado con guiado por rodillo    •
Unidad de equilibrado con guiado por gancho      •
Eje del cigüeñal
Peso, máx. 2)  [kg]  6 - 35  6 - 35
Longitud total  [mm]  280 - 790  280 - 790
Distancia cojinete, máx.  [mm]  650  650
Diámetro cojinete principal  [mm]  40 - 75  40 - 80
Diámetro exterior máx.  [mm]  100 - 200  100 - 200
Máquina
Anchura A 4)  [mm]  1010  1010
Profundidad B 4)  [mm]  1070  1070
Altura C 4)  [mm]  2000  2000
Número de revoluciones de equilibrado  [min -1]  450 - 700  450 - 700
Error en la medición 1)  [gmm]  5 - 15  10 - 20
Tiempo de ciclo 3)  [s]  16 - 20  16 - 20
Consumo de energía  [kVA]  2 - 2,5   2 - 2,5

Máquina básica  Nº pedido  R0260100.01  R0260200.01

1) Según DIN 1319, 95% probabilidad, en función de la pieza
2) Máx. 15 kg con carga manual
3) Mínimo de tiempos alcanzables, en función del eje del cigüeñal en cuestión
4) Datos no vinculantes, en función del equipo suministrado
